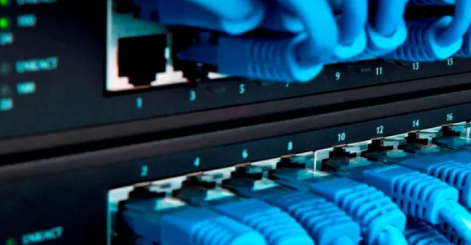

O princípio de funcionamento de um painel de conexão consiste basicamente em terminar cabos permanentes (ou seja, cabos embutidos na parede ou cabos de backbone) na parte traseira do painel, enquanto os cabos de conexão (patch cords) são usados para conectar as portas na parte frontal do painel a switches de rede, roteadores ou servidores. Esse design facilita muito o gerenciamento, a solução de problemas e a expansão da rede.
Os painéis de conexão de fibra óptica, equipados com adaptadores LC, SC e MTP, são usados principalmente em data centers e salas de equipamentos de telecomunicações. Uma ampla variedade de modelos comerciais convencionais está disponível no mercado:
- Painéis de Conexão de Fibra Óptica Skywardcable: Capazes de acomodar até 144 cabos de fibra óptica em um espaço de 1U, compatíveis com sistemas MPO, módulos pré-fabricados e módulos de conversão 40G-10G, adaptando-se a diversas necessidades de rede.
- Painéis de Conexão de Fibra Óptica de Alta Densidade: Design modular deslizante, suportando até 96 interfaces LC e 48 interfaces SC, com hastes articuladas para gerenciamento de cabos, protegendo os cabos de conexão e facilitando a identificação e o gerenciamento.
- Painéis de Distribuição MPO/MTP: Projetados especificamente para redes de alta velocidade 40G/100G, acomodando 144 cabos de fibra óptica em um espaço de 1U, oferecendo proteção completa para os cabos de conexão na sala de equipamentos e excelente escalabilidade.
O painel de conexão Ethernet de cobre possui um design de passagem direta e crimpagem, compatível com cabos de cobre blindados/não blindados Cat5e, Cat6 e Cat6e. Normalmente utiliza portas RJ45 e oferece opções de 12, 24 e 48 portas. Adequado para salas de servidores de escritórios de pequenas e médias empresas e cenários de rede padrão.
O painel de conexão Keystone é essencialmente um painel padrão para montagem em rack (normalmente de 19 polegadas) com vários furos de montagem Keystone padrão.
Você pode inserir diferentes módulos Keystone funcionais, como:
Módulos de rede RJ45 (Cat5e/Cat6/Cat6A)
Módulos de fibra óptica (acoplador LC/SC)
Módulos HDMI
Módulos USB
Módulos telefônicos (RJ11)
Módulos BNC (coaxial para vigilância)
Módulos de áudio/vídeo
